4口带485百兆光纤收发器工业导轨式发送机；光口：1个百兆光口；距离20公里；FC口；单模单纤；电口：4个百兆网口；1路485；安装方式：工业导轨式；型号：HY5700-4514FD-FC20A；品牌：汉源高科

HY5700-4514FD-FC20B

4口带485百兆光纤收发器工业导轨式接收机；光口：1个百兆光口；距离20公里；FC口；单模单纤；电口：4个百兆网口；1路485；安装方式：工业导轨式；型号：HY5700-4511FD-FC20B；品牌：汉源高科

产品描述

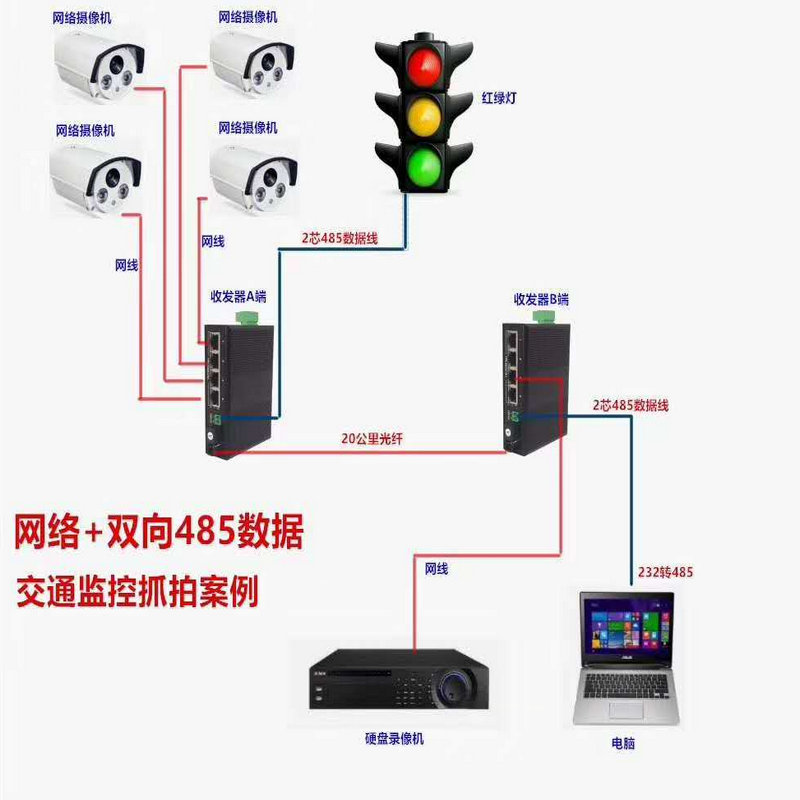

HY5700-4514FD-FC20A是一款非网管型带双向RS485/232数据传输工业级光纤收发器，拥有1个100M光口，4个10/100Base-T(X)自适应以太网电口+1路全双工RS485/232数据。可帮助用户实现以太网数据的交换、汇聚以及远距离光传输功能。设备采用无风扇，低功耗设计，具有使用方便、体积小巧、维护简单等优点。产品设计符合以太网标准，添加防雷、防静电保护措施，-40℃~+85℃的宽范围工作温度，性能稳定可靠。该设备可广泛应用于智能交通电警卡口项目，传输抓拍机网络视频及RS485信号，将路口的网络及RS485控制信号集合到一根光纤传输，方便现场施工及客户使用。

产品特性

1，电口10/100BaseT（X）（RJ45接口）；

2，单模单纤，传输距离可达20公里；

3，传输1路双向全双工485/232信号；

4，支持IEEE802.3、IEEE802.3u、IEEE802.3x网络标准；

5，存储转发交换方式；

6，超过10万小时的平均无故障时间；

7，全金属封闭结构，工作温度范围可以达到-40℃~85℃；

8，工业级设计，安装简便、即插即用。

9，输入电压：DC12~36V（双电源冗余备份），电源支持过载保护，防反接保护

10，电源入口及网口均带防雷防静电设计，防电磁干扰

11，防护等级：IP40、防浪涌静电、DIN卡轨式、金属铝型材、无风扇设计

典型应用

u高寒工业通信，环保监控

u钢铁/冶金/矿山，气井油田

u电力输送网络，轨道交通

u高速公路，地铁综合通信/监控

u港口水利工程，楼宇机房

u厂房车间，工业自动化控制

u充电桩，风力发电，太阳能变电站

u石油，石化，污水处理

u科研机构，实验室，学校机构

u安防监控等

产品参数

光学指标

光纤接口：1个FC接口

光纤类型：单模单纤，9/125um

传输距离：0～20KM（可定做40/60/80/100/120公里）

输出/输入波长：Tx1550nm/Rx1310nm

发送功率：-9~-1dB～-3~2dB

灵敏度：-21dB～-26dB

网络指标

接口数量：1个

接口类型：RJ45，10/100/1000BaseT(X)

标准：IEEE802.3，802.3u，802.3x

处理类型：存储转发

流控：带IEEE802.3x全双工，背压式流控

MAC地址表：8K

交换容量：7.6Gbps

包转发率：2.9Mpps

内部缓存：1Mbit

LED指示灯

LED指示灯：OPT光纤链路指示灯，PWR电源指示灯

一般规范

反接保护：支持

操作温度：-40℃~+85℃

存储温度：-40℃~+85℃

供电电源：DC12V1A/DC24V1A

功耗：＜6W

相对湿度：5～95%（无凝露）

外壳：金属材质，无风扇

防护等级：IP40

重量：0.4kg

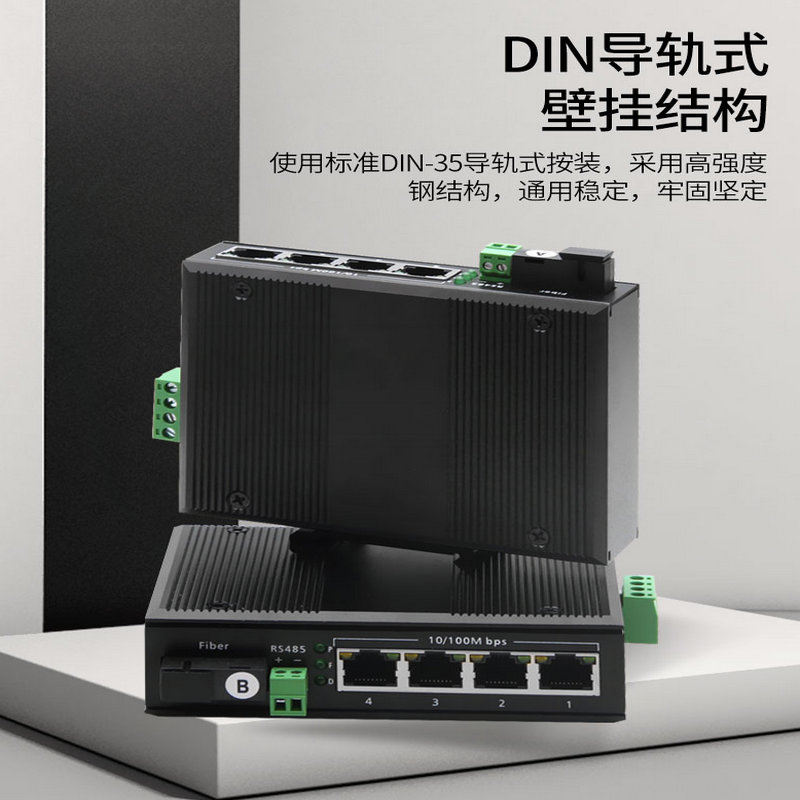

安装方式：DIN导轨式

安规与可靠性

静电抗扰度(ESD)

接触放电：±8KV空气放电：±15KV

浪涌抗扰度(Surge)

电源端口：线-地±4KV，线-线2KV

网络端口：线-地±4KV，线-线2KV

辐射抗扰度(RS)

场强10V/m（80MHz，2GHz）

传导抗扰度(CS)

电压3V（10KHz，150KHz）电压10V（150KHz，80MHz）

电快速瞬变脉冲群(EFT)电源端口：±4KV网络端口：±2KV

订购信息

推荐型号 产品描述

HY5700-4511FD-FC20B

1口带485百兆光纤收发器工业导轨式接收机；光口：1个百兆光口，距离20公里；FC口；单模单纤；电口：1个百兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电

HY5700-4511FD-FC20A

1口带485百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里；FC口；单模单纤；电口：1个百兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电

HY5700-4514FD-FC20A

4口带485百兆光纤收发器工业导轨式发送机；光口：1个百兆光口，距离20公里；FC口；单模单纤；电口：4个百兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电

HY5700-4511GD-FC20B

1口带485千兆光纤收发器工业导轨式接收机；光口：1个千兆光口，距离20公里；FC口；单模单纤；电口：1个千兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电

HY5700-4511GD-FC20A

1口带485千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里；FC口；单模单纤；电口：1个千兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电

HY5700-4514GD-FC20A

4口带485千兆光纤收发器工业导轨式发送机；光口：1个千兆光口，距离20公里；FC口；单模单纤；电口：4个千兆网口；1路双向RS485/RS232；安装方式：工业导轨式；DC12~36V供电

注：光口传输速率20KM/40KM/60KM/80KM/100KM/120KM可选
