图像传输系统的功能特点：
临场感强、信息量大、为救援指挥中心提供集体决策的手段、图像信息便于记录，不失真、可准确地记录瞬间发生的事件。
设备工作原理：

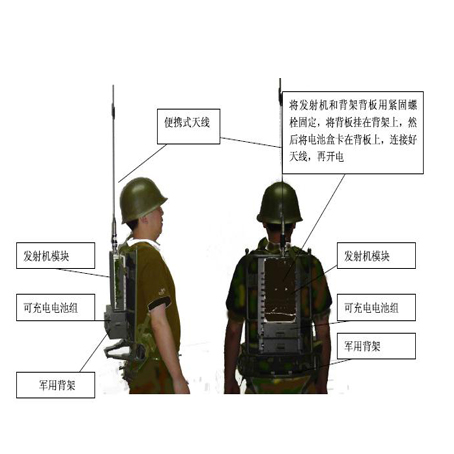

数字多载频无线图像传输设备主要由信号发射机和信号接收机以及接收天线组成。信号发射机由视频图像采集、MPEG2图像编码、COFDM编码、加密控制、控制电路、信号放大器、混频、高放、滤波、发射天线及电源等组成。信号接收机系统由控制电路、信号放大器、接收天线、及电源等组成。
发射机端将AV信号经过视频采集编码，COFDM编码及DA转换后再上变频调制到由拨码开关选择指定的频点上，经过高频功率放大后由天线发射出去。接收端通过高增益的接收天线接收到的信号送到接收机进行下变频、COFDM解调、MPEG2解码输出AV信号。
技术参数
1）信号发射机
1、图像压缩标准：MPEG2
2、视频输入：PAL/NTSC
3、帧速：25(PAL)帧/秒
4、语音：PCM
5、通信频率：330～400MHz，460～530MHz ，1.0～1.4GHz，2.0～2.4GHz
6、信号带宽： 8MHz
7、发射功率： 便携0.5～2W可选，单兵0.5～4W可选， 车载 4W，10W，15W，20W，30W，50W可选
8、信道数：4～8个
9、频率稳定度：1ppm
10、调制方式：COFDM
11、无线传输速率：>4M BPS
12、信息速率（图像速率）：>4M BPS
13、纠错编码：交织RS（250，200）码
14、接口： AV标准Q9接头
15、供电：便携：直流12－24V
单兵：直流12V
车载：直流12V或220V AC
16、工作温度：-20℃～+50℃
2）信号接收机
1、射频接口：N-K（接口可定制）
2、视频接口：AV标准Q9接头（接口可定制）
3、视频输出：1路PAL/NTSC
4、接收门限：<－100dbm
5、视频解压： MPEG-2，4:2:2
6、图像质量： DVD
7、前向纠错： 1/2，2/3，3/4，5/6，7/8
8、保护间隔： 1/32，1/16，1/8，1/4
9、电源电压： +12 DCV，或～220V
10 、工作温度：-15°C ～ +60°C（可选-40℃～80℃）
